KYF大型浮选机介绍

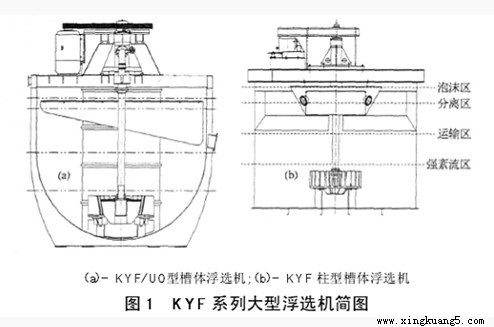

KYF系列大型浮选机有UO型槽体浮选机和柱型槽体浮选机两种,浮选机主要由叶轮、定子、主轴、轴承体、空气调节阀和槽体等组成,
KYF系列浮选机的工作原理
大型浮选机叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间,同时,由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中,通过分配器周边的孔进入叶轮叶片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿流向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别.
KYF型充气机械搅拌浮选机技术性能
型号 | 有效 容积 （m3） | 处理 能力 （m3/min） | 叶轮 直径（mm） | 叶轮 转数（r/min） | 鼓风机风压（k.p.a） | 充气量 （m3/m 2.min） | 电机功率（KW） | 单槽体重量（T） | 备注 | |
搅拌用 | 刮板用 | |||||||||
| KYF-1 | 1 | 0.2-1 | 340 | 281 | ≥12.6 | 2 | 4 | 1.1 | 0.8 | 需充气，无自吸矿浆能力，需阶梯配置，可与XCF型配成机组 |
| KYF -2 | 2 | 0.4-2 | 410 | 247 | ≥14.7 | 2 | 5.5 | 1.1 | 1.4 | |
| KYF -3 | 3 | 0.6-3 | 480 | 219 | ≥19.8 | 2 | 7.5 | 1.5 | 1.9 | |
| KYF -4 | 4 | 1.2-4 | 550 | 200 | ≥19.8 | 2 | 11 | 1.5 | 2.2 | |
| KYF -8 | 8 | 3.0-8 | 630 | 175 | ≥21.6 | 2 | 15 | 1.5 | 4.2 | |
| KYF -16 | 16 | 4-16 | 740 | 160 | ≥25.5 | 2 | 30 | 1.5 | 6.0 | |
| KYF -24 | 24 | 6-24 | 800 | 153 | ≥30.4 | 2 | 37 | 1.5 | 8.4 | |
| KYF -38 | 38 | 10-38 | 880 | 138 | ≥34.3 | 2 | 45 | 1.5 | 10.5 | |
